Curved Jaw Coupling Hub w/ Keyway Timken 68514477499
(0) |
Нет в наличии
0 руб.
До конца акции осталось:
00дн.
00час.
00мин.
Поделиться
- A complete CJ Series coupling is comprised of two standard CJ hubs and one CJ spider. Four types of spiders are available for the CJ Series.
Notes
| Disclaimer | Lovejoy: CAD Models are accurate envelope dimensions only. Features such as bore size and keyway are not rendered or are only representative. Contact Lovejoy Technical Support or refer to product catalogs for details. |
| Notes | Maximum bore may be achieved through the use of a shallow keyway. |
Specifications
| Description | CJ75/90B-HUB-CI-2-1/2-5/8X5/16KW |
| Hub Style | B |
| Type | Curved Jaw Coupling Hubs |
| Hub Material | Cast Iron |
| Style | Bored |
| Color | Gray |
| Coupling Type | Jaw |
| Weight | 23.96 lb |

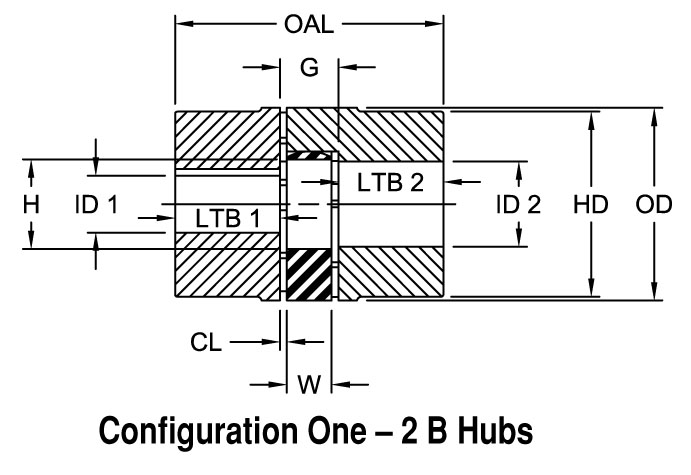

Dimensional Data
| Bore Size | 2 1/2 in |
| Coupling Size | 75 |
| Set Screw Style Coupling Size (Dimension T) | 3/8-16 |
| Set Screw Style Coupling Location Size (Dimension SL) | 0.980 in |
| Keyway Size | 5/8 x 5/16 in |
| Length thru Bore (Dimensions LTB1/LTB2) | 3.350 in |
| Outside Diameter | 6.300 in |
| Overall Coupling Length | 8.270 in |
| Spider Outside Diameter | 6.300 in |
| Spider Inside Diameter | 3.150 in |
| Spider Thickness (Dimension W) | 1.180 in |
| Min. Bore (Dimensions ID1/ID2) | 1.970 in |
| Max. Bore (Dimensions ID1/ID2) | 3.540 in |
| Dimension G | 1.570 in |
| Dimension HD | 6.300 in |
| Distance between Spider and Hub Face (Dimension CL) | 0.200 in |
| Cubic inches | 132.96150 in³ |
Performance Data
| Normal Temperature Range (with 80 Shore A, 92 Shore A, and 95/98 Shore A spiders) | -40 to 212 ºF |
| Max. Temperature Range (with 80 Shore A, 92 Shore A, and 95/98 Shore A spiders) | -50 to 248 ºF |
| Nominal Torque (with 92 Shore A spider) | 11320.00 in·lb |
| Max Torque (with 92 Shore A spider) | 22650.00 in·lb |
| Max. Speed | 3550.00 rpm |
| Angular Displacement | 0.130 in |
| Max. Angular Displacement (∆ Ka), n=1500 [1/min] | 1.20 º |
| Max. Axial Displacement (∆ Ka) | 0.1200 in |
| Max. Radial Displacement (∆ Kr) | 0.0180 in |
The Curved Jaw Design
| The Curved Jaw Design | Three piece design that is easy to assemble |
