Curved Jaw Coupling Hub w/o Keyway Timken 68514462012
(0) |
Нет в наличии
0 руб.
До конца акции осталось:
00дн.
00час.
00мин.
Поделиться
- A complete CJ Series coupling is comprised of two standard CJ hubs and one CJ spider. Four types of spiders are available for the CJ Series.
Notes
| Disclaimer | Lovejoy: CAD Models are accurate envelope dimensions only. Features such as bore size and keyway are not rendered or are only representative. Contact Lovejoy Technical Support or refer to product catalogs for details. |
| Notes | Maximum bore may be achieved through the use of a shallow keyway. |
Specifications
| Description | CJ28A-HUB-PM-5/8-NKW |
| Hub Style | A |
| Type | Curved Jaw Coupling Hubs |
| Hub Material | Powder Metal |
| Style | Bored |
| Color | Metallic |
| Coupling Type | Jaw |
| Weight | 1.15 lb |

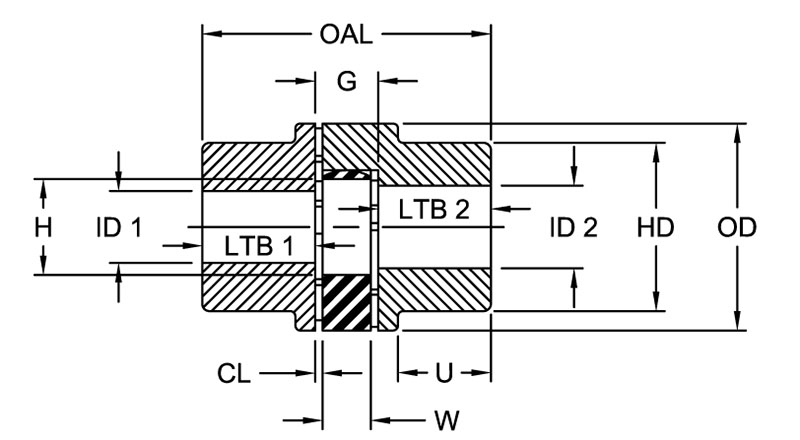

Dimensional Data
| Bore Size | 5/8 in |
| Coupling Size | 28 |
| Set Screw Style Coupling Size (Dimension T) | 5/16-18 |
| Set Screw Style Coupling Location Size (Dimension SL) | 0.590 in |
| Keyway Size (W x D) | No Keyway in |
| Length thru Bore (Dimensions LTB1/LTB2) | 1.380 in |
| Outside Diameter | 2.560 in |
| Overall Coupling Length | 3.540 in |
| Spider Outside Diameter | 2.560 in |
| Spider Thickness (Dimension W) | 0.590 in |
| Min. Bore (Dimensions ID1/ID2) | 0.470 in |
| Max. Bore (Dimensions ID1/ID2) | 1.100 in |
| Dimension G | 0.790 in |
| Dimension HD | 1.890 in |
| Dimension U | 1.100 in |
| Distance between Spider and Hub Face (Dimension CL) | 0.100 in |
| Cubic inches | 4.92950 in³ |
Performance Data
| Normal Temperature Range (with 80 Shore A, 92 Shore A, and 95/98 Shore A spiders) | -40 to 212 ºF |
| Max. Temperature Range (with 80 Shore A, 92 Shore A, and 95/98 Shore A spiders) | -50 to 248 ºF |
| Nominal Torque (with 92 Shore A spider) | 840.00 in·lb |
| Max Torque (with 92 Shore A spider) | 1680.00 in·lb |
| Max. Speed | 8500.00 rpm |
| Angular Displacement | 0.050 in |
| Max. Angular Displacement (∆ Ka), n=1500 [1/min] | 0.90 º |
| Max. Axial Displacement (∆ Ka) | 0.0600 in |
| Max. Radial Displacement (∆ Kr) | 0.0100 in |
The Curved Jaw Design
| The Curved Jaw Design | Three piece design that is easy to assemble |
