CJ Series Hubs - Powder Metal, B Style, Metric Bores Timken 68514461113
(0) |
Нет в наличии
0 руб.
- A complete CJ Series coupling is comprised of two standard CJ hubs and one CJ spider. Four types of spiders are available for the CJ Series.
Notes
| Disclaimer | Lovejoy: CAD Models are accurate envelope dimensions only. Features such as bore size and keyway are not rendered or are only representative. Contact Lovejoy Technical Support or refer to product catalogs for details. |
| Notes | Maximum bore may be achieved through the use of a shallow keyway. |
Specifications
| Description | CJ28/38B-HUB-PM-38MMH7-10X3.3MMKW |
| Hub Style | B |
| Type | Curved Jaw Couplings |
| Material | Powder Metal |
| Weight | 1.41 lb |
| Style | Bored |
| Color | Metallic |
| Coupling Type | Jaw |

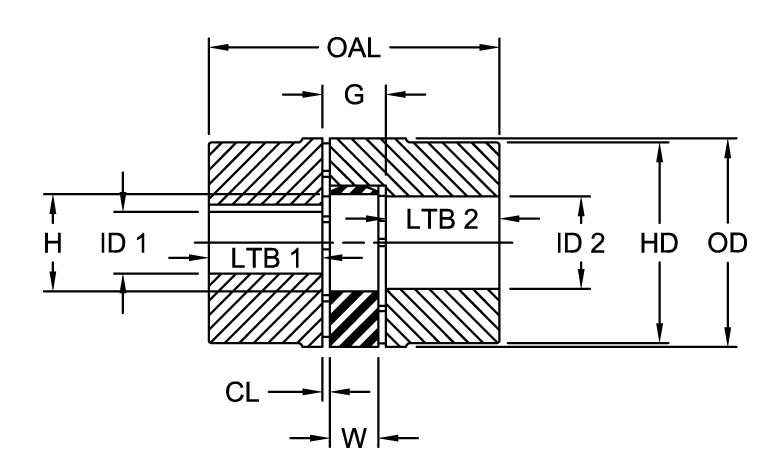

Dimensional Data
| Bore Size | 38.00 mm |
| Coupling Size | 28/38 |
| Set Screw Size | 5/16-18 |

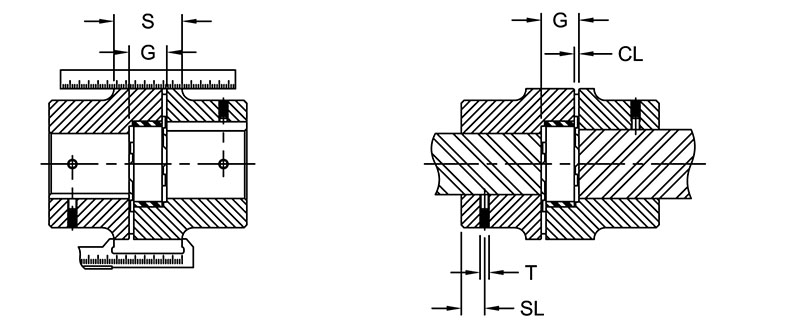

| Set Screw Style Coupling Location Size (Dimension SL) | 0.590 in |
| Keyway Size | 10 x 3.3 mm |
| Length thru Bore (Dimensions LTB1/LTB2) | 1.38 in |
| Outside Diameter | 2.560 in |
| Overall Coupling Length | 2.070 in |
| Spider Inside Diameter | 1.180 in |
| Spider Outside Diameter | 2.560 in |
| Spider Thickness (Dimension W) | 0.590 in |
| Min. Bore (Dimensions ID1/ID2) | 0.870 in |
| Max. Bore (Dimensions ID1/ID2) | 1.5 in |
| Dimension G | 0.790 in |
| Dimension HD | 2.560 in |
| Distance between Spider and Hub Face (Dimension CL) | 0.100 in |
| Cubic inches | 13.56595 in³ |
Performance Data
| Normal Temperature Range (with 80 Shore A, 92 Shore A, and 95/98 Shore A spiders) | -40 to 212 ºF |
| Max. Temperature Range (with 80 Shore A, 92 Shore A, and 95/98 Shore A spiders) | -50 to 248 ºF |
| Nominal Torque (with 92 Shore A spider) | 840.00 in·lb |
| Max Torque (with 92 Shore A spider) | 1680.00 in·lb |
| Speed | 8500.00 rpm |
| Angular Displacement | 0.050 in |

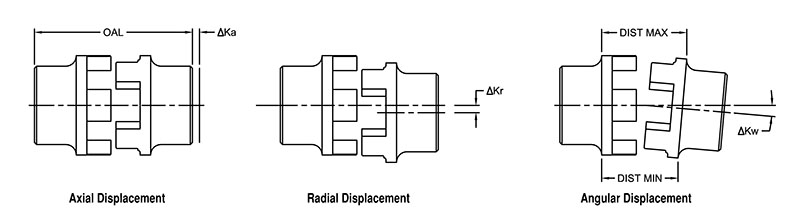

| Max. Angular Displacement (∆ Ka), n=1500 [1/min] | 0.90 º |
| Max. Axial Displacement (∆ Ka) | 0.0600 in |
| Max. Radial Displacement (∆ Kr) | 0.0100 in |
The Curved Jaw Design
| The Curved Jaw Design | Three piece design that is easy to assemble |
Elastomer Characteristic
| Elastomer Characteristic | Four types of spiders are available for the CJ Series of couplings |
