РАЗМЕРЫ ИЗДЕЛИЯ
Марка	SNR
Серия	LGM
Версия вагона	X
Size	15
Тип конструкции	BN
Количество кареток	2
Герметизация	BB - End seals on both sides, side seals
Фиксация рельса	C
Длина рельса	200 mm
Класс точности	N
Класс предварительного натяга	Z0
Компоновка рельса	1
Материал	Corrosion resistant material
Специальная опция	N - Standard
Соединение для введения смазки	02 - Cup head grease nipple 0°
Смазка	A - SNR LUB HEAVY DUTY

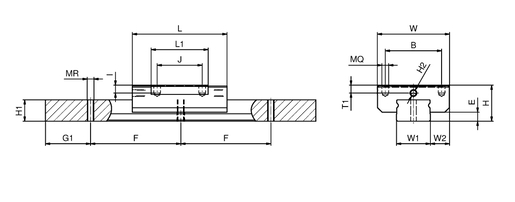

H	16 mm
W	32 mm
W2	8,5 mm
E	4 mm
L - Длина	42 mm
B - Ширина фланца	25 mm
J	20 mm
MQ	M 3
l	3,5 mm
L1	25,3 mm
H2	M 3
T1	3,5 mm
N	5 mm
H3	M 3
W1	15 mm
H1	9,5 mm
G1	20 mm
F	40 mm
MR	0
t	9.5
Вес	0,304 kg

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
C50	5,51 kN
C100	4,37 kN
C0	5,66 kN
Mx	0,04 kN-m
My	0,026 kN-m
Mz	0,026 kN-m
