РАЗМЕРЫ ИЗДЕЛИЯ
Марка	SNR
Серия	LGB
Версия вагона	X
Высота перевозки	S
Size	35
Тип конструкции	BN
Количество кареток	2
Герметизация	SS - End seals on both sides, inner and side seals
Фиксация рельса	C
Длина рельса	2300 mm
Класс точности	N
Класс предварительного натяга	Z3
Компоновка рельса	1
Материал	Carbon steel
Специальная опция	N - Standard
Соединение для введения смазки	00 - Hydraulic type grease nipple 67°
Смазка	A - SNR LUB HEAVY DUTY

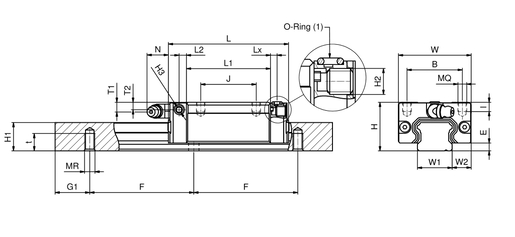

H	48 mm
W	70 mm
W2	18 mm
E	7,5 mm
L - Длина	111,5 mm
B - Ширина фланца	50 mm
J	50 mm
MQ	M 8
l	10 mm
L1	80,5 mm
H2	M 6
T1	8 mm
N	11,5 mm
T2	6,5 mm
L2	7,25 mm
H3	M 6
Lx	5 mm
W1	34 mm
H1	26 mm
G1	30 mm
F	80 mm
MR	0
t	17
Вес	16,775 kg

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
C50	44,19 kN
C100	35,07 kN
C0	82,66 kN
Mx	1,307 kN-m
My	0,991 kN-m
Mz	0,991 kN-m
